一、TCM-3500用途(usage)： 本端子截面分析仪是一体式全自动切割和研磨分析仪器，自带PLC编程，自动切割与研磨。线径适用范围范围AWG46---AWG0000（0---120mm2）。 该系统适合汽车业、家电业、电子业，新能源等领域端子截面分析测试要求。
二、系统特点(Characteristic)
1、无需树脂凝固
以往树脂凝固硬化裁断;然后粗磨，抛光，费时费力，做一个样品要花数小时。现在本产品不需树脂凝固，制作一个样品5分钟左右即可完成。
2．全自动切割研磨
自动切割研磨一体，四轴自动完成所有前置动作。
3.切割及研磨机台7寸触摸屏截面，中英文双语言，操作无压力
可以单独切割，单独磨抛，也可以全自动切割磨抛，
还有《学习模式》，可以看图操作（行业独家）；甚至可以客户自定义设置参数，进行个性化切割磨抛，只要能夹持住，都不成问题；可视化的切割位置，切割位置任意设置.
4.激光指示可视化的切割位置，切割位置任意设置.
5、端子专用夹具可对应各种尺寸的端子
精美的不锈钢材料夹具（以前为铝材，易磨损），细牙夹持，精密切割的好助手，耐腐蚀；

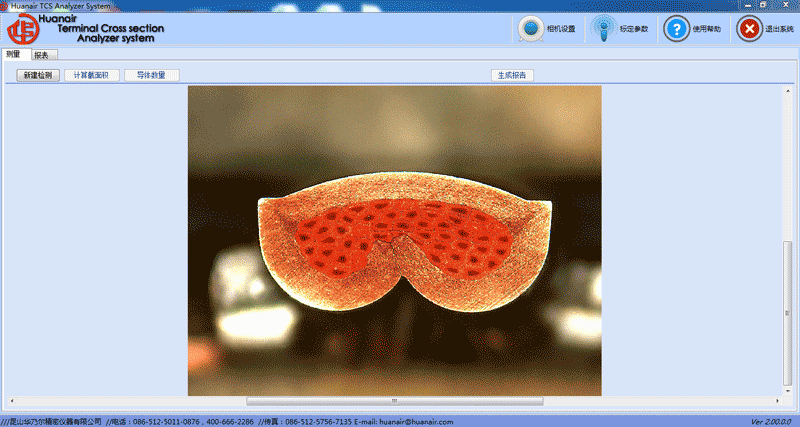

6．中英文专业端子分析软件（出口亚欧美市场），支持windows操作系统；可分析压缩比C/R，C/H，C/W孔隙率等10几项标准测试数据,充分满足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等标准。
7. 软件自动AI功能，测试产品无需放正，只要在图像中央，自动旋转测试；自动测试，一键导出端子截面测试报告（Excel格式,如下），可以保存或打印。可以付费选择增加barcode扫描及MES通讯系统(单独报价).
三、系统结构及配置(System Structure)
1.德国SEW电机大功率精密切割电机（可实现断电停止及续切功能）；日本信浓（Shinano）精密研磨及自动升降电机；
2.彩色高清7寸触摸屏控制
3.日本米思米（Misumi）滚珠丝杠及台湾上银滑轨；
4.X轴日本信浓（Shinano）电机；
5.高清显微镜,高清工业相机： 德国Basler 1000万像素CCD摄像头；
0.7-4.5X ，视频总放大倍率：65~419X
6.电线适用范围（AGW0000---AWG46）：0.01mm2~120mm2
7.电源：AC100V~AC240V，功率：750W（不含电脑）
8.成像系统软件：专业端子图像测量分析软件（X-Scan），可以选择Barcode扫描
9.切割片规格：Φ125X0.5/1.0mm
10.研磨砂纸：125mm/2000#
11标准检定尺0.01/10mm
12.端子金相配件（清洗液）
13.照明光源：一体式纯白LED光源控制
14.液晶一体机电脑
