一、TCM 4000用途(usage)： 全自动焊接测试仪是全自动焊接分析仪器，包括切割及研磨硬件的全自动，以及测试软件全自动，自动判断；水冷式精密自动切割与自动研磨。自动循环水控制过滤系统（无需外接供排水统）（专利号：ZL202221124821.2），增加切磨自适应水循环系统。可以自动干切干磨，也可以自动湿切湿磨（专利号：2022SR1368889）。激光对刀指示，满足外径最大到30mm; 该系统适合航空航天、汽车业、家电业、电子业、光伏、医疗及自动化等领域焊接截面分析测试要求。

二、系统特点(Characteristic)

1．无需树脂凝固

以往树脂凝固硬化裁断;然后粗磨，抛光，费时费力，做一个样品要花数小时,现在本产品不需树脂凝固，普通小样5分钟左右完成。

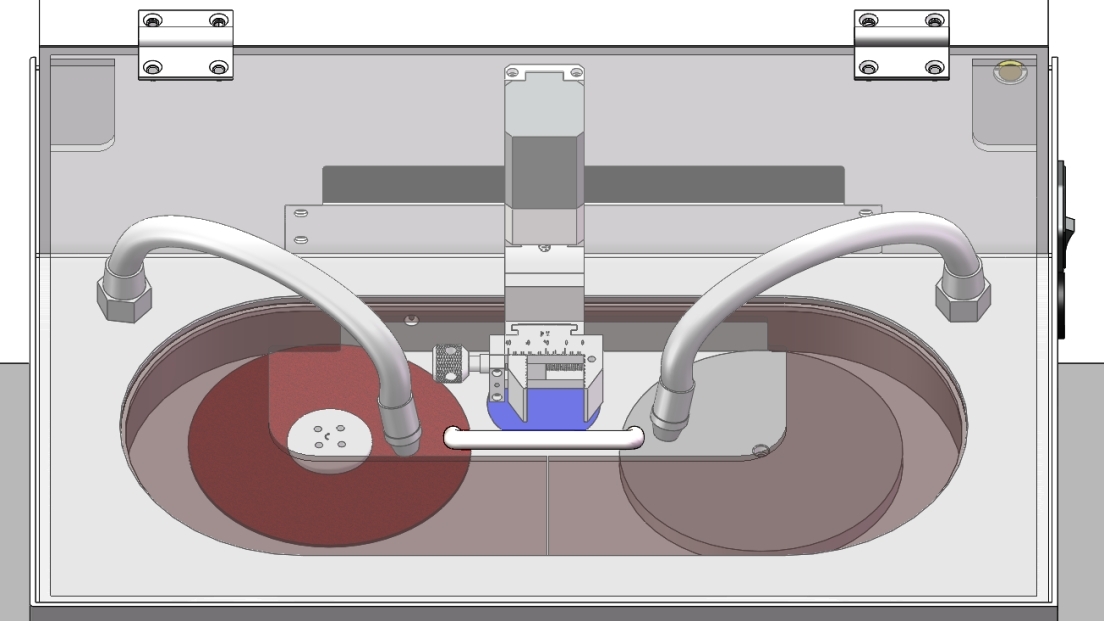

2．全自动切割研磨一体机

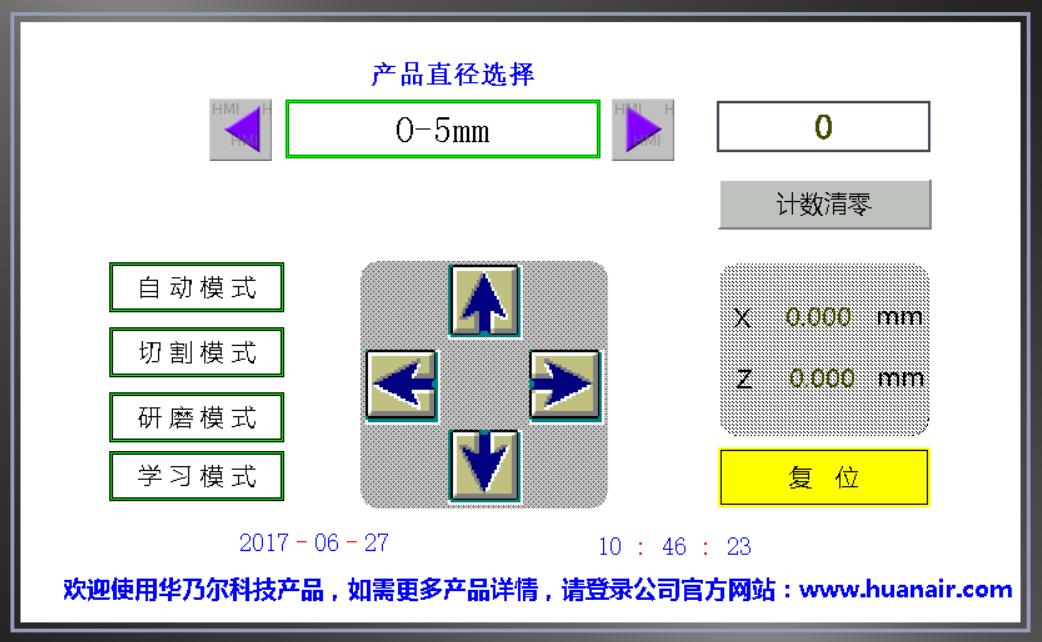

本切割研磨一体机可以实现精密切割研磨，全程水冷，有四种模式，包括自动模式，切割模式，研磨模式，以及《学习模式》，该模式可以看图操作（行业独家）；甚至可以客户自定义设置参数，进行个性化切割磨抛；切割位置任意设置，无损伤切割及磨抛。自动循环水控制过滤系统，增加切割和研磨自适应水循环系统。

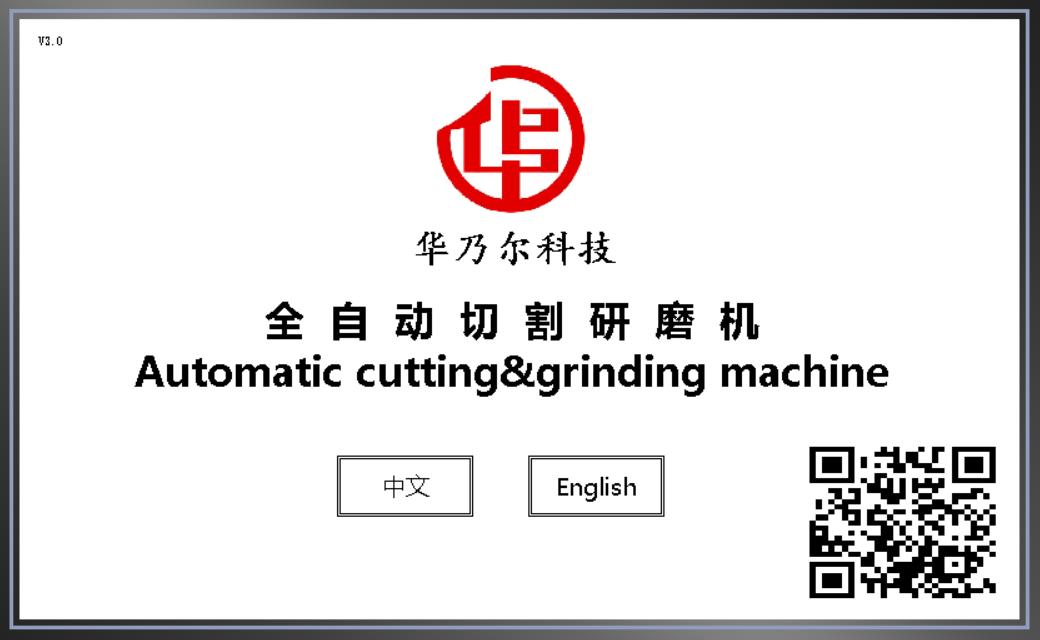

3.切割及研磨机台7寸触摸屏界面，中英文双语言，操作无压力

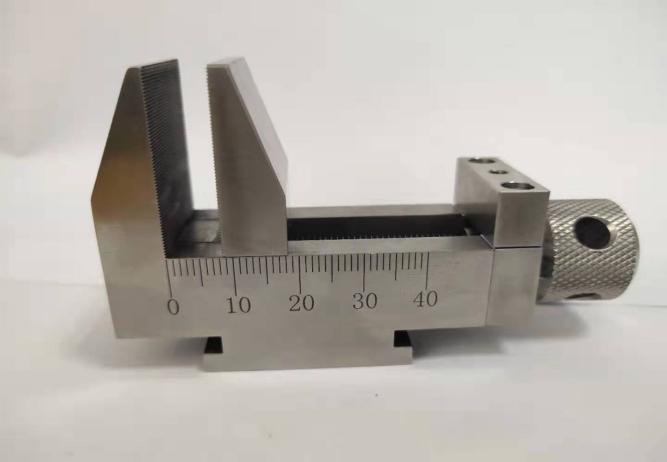

4．专用夹具可对应各种尺寸的金相样品

精美的不锈钢材料夹具，细牙夹持，精密切割的好助手，耐腐蚀；

5．中英文专业分析软件（出口亚欧美市场），支持windows操作系统；

软件自动AI功能，只要在图像中央，自动测试；自动测试，一键导出测试报告（Excel格式），可以保存或打印。可以付费选择增加barcode扫描及MES通讯系统(单独报价).

三、系统结构及配置(System Structure)

1.德国SEW电机大功率精密切割电机（可实现断电停止及续切功能）；日本信浓（Shinano）精密研磨及自动升降电机；

2.彩色高清7寸触摸屏控制

3.日本米思米（Misumi）滚珠丝杠及台湾上银滑轨；

4.X轴日本信浓（Shinano）电机；

5.数字卡位变倍高清显微镜,高清工业相机： 德国Basler 1000万像素CCD摄像头；0.4X-8.0X镜筒，视频总放大倍率：20~406X

6.切割适用范围：直径≤30mm

7.电源：AC100V~AC240V，功率：2500W（不含电脑）

8.成像系统软件：专业焊接测量分析软件，可以选择Barcode扫描

及MES连接

9.切割片:Φ150X0.5mm

10.研磨砂纸：Φ150x2000#或客制化

11标准检定尺0.1/10mm

12.金相配件一套（清洗液）

13.照明光源：一体式纯白LED控制光源

14.电脑一体机

报告样式
