TCM2000S半自动端子截面分析仪
【产品名称】TCM2000S半自动端子截面分析仪
【所属类别】端子截面分析仪
【产品人气】10770
【更新日期】2017/9/20 15:25:23
详细介绍

TCM2000S半自动端子截面分析仪

简单介绍(Briefly Introduction)

本端子截面分析仪是华乃尔科技2006年在中国大陆开发的第一款测试端子剖面专用仪器,也是中国国内第一家开发的测试仪器,经过10余年的不断优化,从硬件到软件满足客户个性化的需求,而不仅仅是套版某一品牌汽车线束行业的标准,完全可以根据企业内部需要自定产品标准并做判断。目前用户上百家,涉及到汽车,家电,电子,电器,新能源,航天,高铁等多个领域。

主要特点:

1.四重切割安全保护,确保切割时人员安全;

2.夹具采用45#轴承钢经过高温硬化处理(非铝材),防止夹持磨损及齿端松脱。

3.磨抛盘装好机器后采用CNC精铣处理,全包平面度与光滑度

4.切割盘采用XYZ 3个方向调整,百分表校准垂直度


一、TCM 2000S用途(usage): 本端子截面分析仪是一体型端子切割和研磨仪:包括切割与研磨。 制作一个样品5分钟左右即可完成,线径范围AWG00-AWG46,最大夹持直径10mm。 该系统适合汽车业、家电业、电子业等领域端子截面分析测试要求。

二、TCM 2000S系统特点(Characteristic)

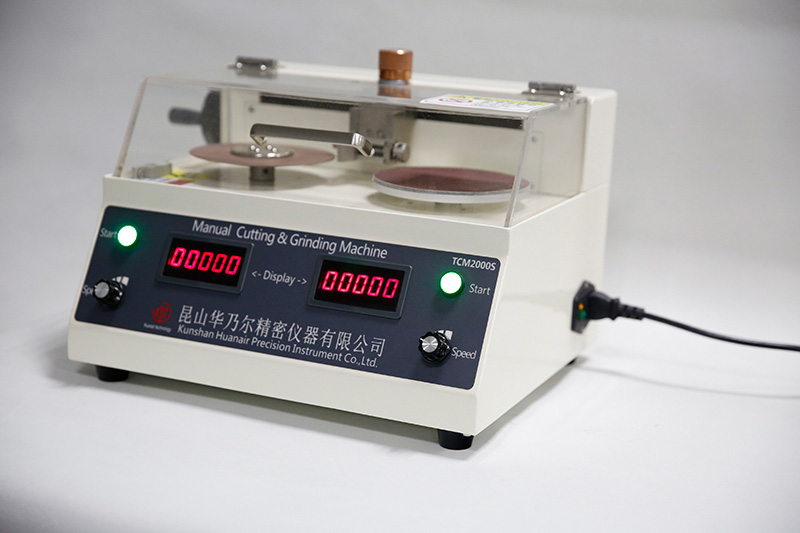

TCM2000S半自动端子截面分析仪

2.1无需树脂凝固(Without resin solidification);
2.2端子专用夹具,适用于不同规格的端子(special Terminal fixture, suitable for different kinds of terminal blocks);
标准夹具适用于AWG00~AWG46线(suit for AWG00~AWG46);
2.3本设备可对切割时可进行端子上下切割位置调整(The device can be carried out while cutting the vertical cutting position adjustment terminal);
2.4方便测量端子压接高度、宽度毛刺尺寸、壁厚、铜丝数量、压缩比、压接面积等计算(Easy to measure terminal crimp height, width burr size, wall thickness, the number of copper wire, the compression ratio , crimping and area calculation);
2.5一键式导出报告(One-click Export excel Report);

2.6端子专用夹具可对应各种尺寸的端子

精美的不锈钢材料夹具(别家为铝材,易磨损),细牙夹持,精密切割的好助手,耐腐蚀;

TCM2000S半自动端子截面分析仪

2.7.中英文专业端子分析软件(出口亚欧美市场),支持windows操作系统;可分析压缩比C/R,C/H,C/W,孔隙率等10几项标准测试数据,充分满足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等标准;也可以自定义测试标准,不为标准烦恼; 精确定位测试位置,简洁画面,一键导出端子截面测试报告(Excel格式),可以保存或打印。
三、系统结构(System Structure)

1. 端子截面分析(Terminal Analyze):进口连续变倍光学系统(Imported continuous variable power optical system);物镜倍率0.7—4.5X

2. 视频总倍率(Video total magnification):65~419X

3. 适用线径范围:AWG00-AWG46,0mm2---50mm2,

4. 电源(Power supply):AC100V~AC240V 功率(P)350W

5. 成像系统(Imaging Systems): 德国Balser 300万高清彩色数字CCD摄像头

6. 切割片规格:Φ100X0.5mm

7. 研磨砂纸(Polishing sandpaper):125mm/ 1500#,

8. 华乃尔精密一体式切割研磨设备(Model),TCM2000S;

9. 专业端子截面分析软件(Professional terminal section analysis software ),

10. 高精度基准尺(Standard optical device):0.1/10mm

11. 端子金相配件100ML(清洗液)

12. 照明光源(Lighting):可调白光照明装置

13. 22寸电脑一体

TCM2000S半自动端子截面分析仪
XX汽车部件有限公司
端子截面分析报告
Terminial Cross Section Analyzer Report
制造商 苏州XXX汽车部件有限公司  送检日期 2013-7-20
联系人 赵XX 上下模规格
机台号 M13#
端子/线型 T3231/AWG18 线型 AWG 18
测量设备 TCM2000S
TCM2000S半自动端子截面分析仪
测试结果 名称 数值 标准 结果
Name Value Standard Result
端子压接高度 2.250mm '+/-0.05mm
C/H:Crimp Height
端子压接宽度 3.884mm '+/-0.05mm
C/W:Crimp Width
高度/宽度比率 57.9% %
(C/H)/(C/W)
初始电线面积 3.000 As requirement
Initial area
原端子厚度 0.400 As requirement
Original thickness
端子压接面积 2.570mm2 /
Terminal crimping area
截面缩小比 14.3% 5%--35%
Narrow cross-section than
压缩比率 85.7% 65%--95%
C/R:Compression Ratio
压接线数 37 As requirement
Cross count
支撑角度 3.892 0≤α≤30度
Bending angle
毛刺高度 0.049mm ≤1X底厚
B/H:Burr Height Gh
毛刺宽度 0.266mm ≤0.5X底厚
B/H:Burr Width Gb
支撑高度 0.461mm ≥1X底厚
La Supporting height
底部厚度 0.388mm ≥0.75X底厚
B/T:Base Tickness
羽翼末端间距 0.021mm ≤0.5X底厚
CFE:Crimp Face Ends
压接翼与底部高度差 0.383mm ≥0.5X底厚
F/C:Face End Clearance
间隙率 14.3% 5%--35%
Air inclusions
EDGE(毛刺)宽率 18.3% %
Burr Width Ratio
壁厚变化率
%
Base Thickness Ratio
端子拉力测试
%
Pull Strength
外观判定
1.线芯未呈蜂窝形或有间隙 2.羽翼至端子壁距离过近
3.羽翼至端子底距离过近 4.毛刺高度大于材料厚度
5.毛刺宽度大于材料宽度的1/2 6.压接部位与端子体之间扭曲
7.羽翼尖高度差超出材料厚 8.压接裂纹
9.羽翼未封闭或弹起 10.芯线漏出或夹在羽翼中间
合格/**切片照片若有1-10项中任何一不合格项(被选中),此压接即为不合格 OK
备注
检测人 周小姐 检测日期 2013-7-20
